製造設備

工場設備仕様

設備名称 基数 形式および能力
スパイラル造管機 2   1号造管機 2号造管機
方式 ヘッシュ式 ヘッシュ式
外径範囲 φ400mm ~φ1,200mm φ700mm ~φ2,600mm
板厚範囲 6mm~16mm 6mm~28mm
ピッチ角 27°~46° 11°~46°
溶接法 内2外3電極SAW 内2外3電極SAW
X線透視装置 1 管電圧160Kvp 管電流6mA 管長18m
端面加工機 4 1,2号機最大φ1,524mm × 24m 3,4号機φ2,200mm × 26m

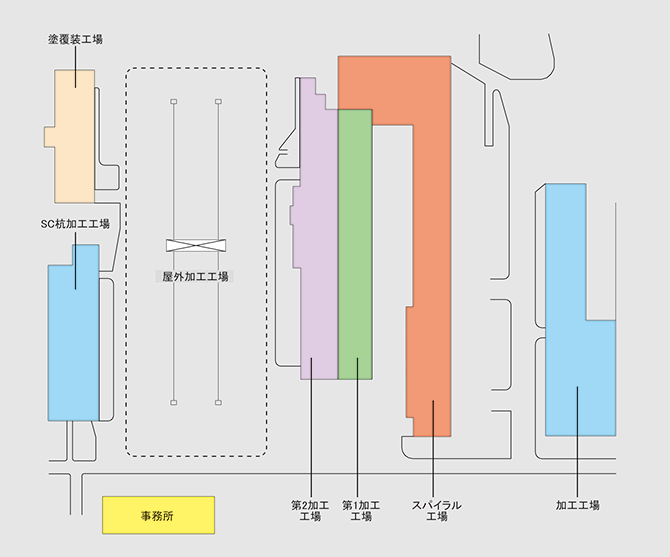

工場全体配置図

製造工程図
